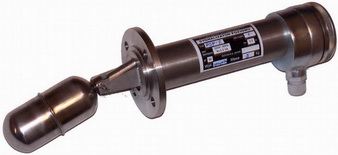

Поплавковые сигнализаторы уровня PSP-1

Поплавковый сигнализатор уровня PSP-1 предназначен для сигнализирования уровня жидкости в открытых ёмкостях и в танках под давлением.

Устройство:

Поплавковый сигнализатор уровня PSP-1 состоит из механизма поплавка воротника и корпуса, в которой находится переключающий магнит и электрический переключатель. Элементы, соприкасающиеся с жидкостью, изготовлены из стали 0H18N9 или любой другой кислотоупорной стали под заказ.

Принцип действия: В поплавковом сигнализаторе уровня PSP-1 используется явление выталкивания погружённого поплавка под действием жидкости. Изменение уровня жидкости приводит к перемещению механизма поплавка, в котором магнетическое сжатие поперёк диамагнетической стенки приводит в движение магнит, управляющий переключателем.
Технические данные: вязкость жидкости 0,7 кг/дм3 температура жидкости 300°C температура окружающей среды - 20°C + 70°C давление жидкости 4 MPa материал сигнализатора 0H18N9 степень защиты корпуса IP 66 нагрузка контактов реле 250 VAC, 6 A
Монтаж: Поплавковые сигнализаторы уровня -1 монтируются штуцером к воротнику ёмкости с жидкостью при помощи четырёх болтов M12.

Заказ. При заказе сигнализатора уровня -1 следует указать температуру стенок ёмкости с жидкостью, так как от температуры зависит длина L на которую должен быть удалён переключатель от зоны, где температура превышает 70°С.
